Helyszín: Százhalombatta
Projekt: 1 db 5500 × 1700 mm-es kültéri világító felirat, hátra világító alumínium dobozbetűkkel, egyedi ACP hátlapon
Időtartam: 4 hét gyártás, 1 nap telepítés
A PANEN projekt célja egy nagyméretű, prémium megjelenésű kültéri világító felirat megvalósítása volt, amely méltó módon képviseli a vállalat arculatát, és harmonikusan illeszkedik az épület modern, ipari jellegű homlokzatához.
A tervezés során kiemelt szempont volt, hogy a felirat nappal letisztult, elegáns cégtáblaként, sötétedés után pedig látványos, háttérvilágítással kiemelt arculati elemként működjön.
A megoldást egy 5500 × 1700 mm méretű, egyedi ACP hátlapra szerelt, 5000 × 1295 mm-es hátra világító dobozbetű-rendszer jelentette.
A fekete és szürke árnyalatú felületek, a logó részletgazdag megjelenése és a PANEN felirat jellegzetes sárga motívuma együttesen alkotnak egységes arculati kompozíciót. A hátra világító LED-technológia pedig kiemeli a betűk kontúrjait, és elegáns, térbeli fényhatást biztosít.
A kivitelezés egyik legnagyobb kihívását a nagyméretű hordozószerkezet, az egyedi formájú dobozbetűk és a világítási rendszer pontos összehangolása jelentette.
Az épület trapézlemezes homlokzati burkolata miatt különös figyelmet kellett fordítani a megfelelő rögzítési megoldásra, a szerkezet stabilitására és a hátlap mögötti elektromos rendszer elhelyezésére.
A hátra világító technológia további műszaki követelményeket támasztott: a betűk és a hordozófelület közötti távolságot úgy kellett kialakítani, hogy a fény egyenletesen oszoljon el, és ne jelenjenek meg zavaró, pontszerű fényforrások.
A projekt legfontosabb kihívásai:
az 5,5 méter széles ACP hátlap biztonságos rögzítése
a logó és az egyedi karakterformák pontos pozicionálása
az egyenletes, homogén háttérvilágítás biztosítása
a kábelezés teljesen rejtett kialakítása
a kültéri környezetnek megfelelő elektromos és szerkezeti megoldások
a nagyméretű elemek biztonságos mozgatása és helyszíni telepítése
A cél egy olyan egységes rendszer kialakítása volt, amelynél a műszaki megoldások nem vonják el a figyelmet a felirat esztétikai megjelenéséről.
A PANEN felirat egyedi gyártású, hátra világító alumínium dobozbetűkből és egy nagyméretű, ACP lemezből kialakított hordozószerkezetből épül fel.
A dobozbetűk előlapja és oldalfala RAL 7021 matt szürke színre festett alumíniumból készült, míg a belső felületek magasfényű fehér festést kaptak a hatékonyabb fényvisszaverődés érdekében.
A betűk hátoldalán 3 mm vastag opál polikarbonát lemez biztosítja a LED-fény megfelelő szórását. A világításról 6500 K színhőmérsékletű, vízálló LED-modulok gondoskodnak, amelyek hidegfehér, karakteres fényudvart hoznak létre a felirat mögött.
A rendszer főbb műszaki elemei:
egyedi gyártású, hátra világító alumínium dobozbetűk
RAL 7021 matt szürke előlapok és oldalfalak
magasfényű fehér belső felületek
3 mm vastag opál polikarbonát hátoldali fényáteresztő lemez
6500 K színhőmérsékletű, vízálló LED-modulok
Mean Well XLG vízálló LED-tápegység
egyedi UV-nyomtatott és kasírozott fóliák
rozsdamentes acél belső rögzítőelemek
távtartós, rejtett rögzítési rendszer
A logó különösen összetett felületkezelést igényelt. A végleges megjelenéshez fehér és szürke UV-nyomtatást, valamint szürkétől feketéig terjedő színátmenetet alkalmaztunk. A logó bizonyos részein az eredeti festett felület is látható maradt, így alakult ki a jellegzetes, többrétegű vizuális hatás.
A PANEN felirat „A” betűje külön sárga fóliázást kapott, amely megtöri a sötét karakterek egységét, és hangsúlyos arculati elemként jelenik meg.
A világító elemeket egy 5500 × 1700 mm méretű, 3 mm vastag ACP lemezből kialakított, egyedi UV-nyomtatott fóliával kasírozott hátlapra terveztük.
A hátra világító kialakításnak köszönhetően a fény nem a betűk előlapján keresztül távozik, hanem a mögöttük elhelyezkedő felületet világítja meg, elegáns, lebegő hatást eredményezve.
A helyszíni telepítést részletes gyártmánytervezés és műszaki előkészítés előzte meg.
A teljes rendszer kialakításánál figyelembe kellett venni az épület homlokzati adottságait, a nagyméretű ACP hátlap rögzítését, a dobozbetűk elhelyezését és a világítás elektromos csatlakozásait.
A gyártmányterv pontosan meghatározta a betűtestek mélységét, a rögzítési pontokat, a távtartók kialakítását és a kábelezés elvezetését.
Az előkészítés főbb lépései:
a homlokzati adottságok felmérése és figyelembevétele
a teljes felirat méreteinek és elhelyezésének meghatározása
a dobozbetűk és a logó gyártmánytervezése
a szín- és felületkezelési megoldások pontosítása
az ACP hátlap és a rögzítési rendszer kialakítása
az elektromos vezetékek és csatlakozási pontok megtervezése
a teljes méretű szerelősablon elkészítése
a telepítési folyamat előkészítése
A precíz helyszíni pozicionáláshoz teljes méretű szerelősablon készült, amely biztosította a logó és az egyes betűk pontos elhelyezését.
A gyártmánytervben meghatározott távtartós rögzítési rendszer lehetővé tette, hogy a világító elemek megfelelő távolságra kerüljenek az ACP felületétől. Ez nemcsak a térbeli megjelenés, hanem az egyenletes háttérvilágítás szempontjából is meghatározó volt.
A PANEN világító felirat telepítésére Százhalombattán került sor, amelyet csapatunk egyetlen munkanap alatt valósított meg.

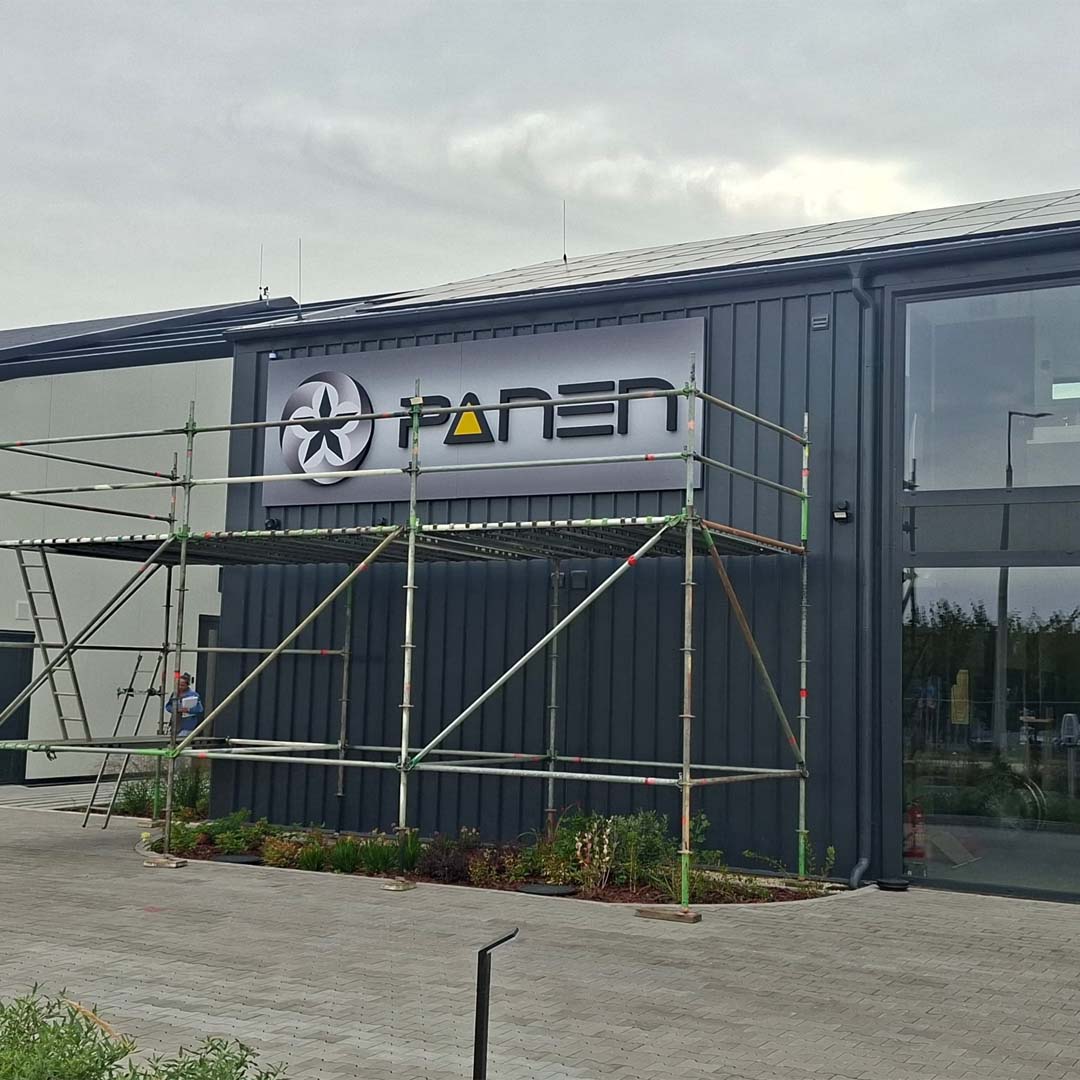

A nagyméretű szerkezet és az épület homlokzati kialakítása miatt a munkavégzés állványzatról történt.
A telepítés során a legfontosabb feladat az ACP hátlap pontos pozicionálása és stabil rögzítése volt. Az 5,5 méter széles szerkezet mozgatása összehangolt munkavégzést igényelt, hogy a hátlap sérülésmentesen és megfelelő síkban kerüljön a homlokzatra.
A világító elemek elhelyezését az előzetesen elkészített szerelősablon segítette, így a logó és a betűk az eredeti gyártmánytervnek megfelelően kerülhettek a helyükre.
A telepítés főbb lépései:
állványzat és munkaterület előkészítése
homlokzati tartószerkezet és rögzítési pontok kialakítása
ACP hátlap pozicionálása és rögzítése
szerelősablon alapján a dobozbetűk és a logó elhelyezése
távtartós rögzítőelemek beállítása
elektromos vezetékek elvezetése és csatlakoztatása
LED-tápegység és fényerőszabályozás bekötése
teljes körű működési és világítási ellenőrzés
Az elektromos vezetékek az ACP hátlap mögött, rejtett módon kerültek elvezetésre, így a kész felirat előoldalán sem kábelek, sem csatlakozások nem láthatók.
A világítás vezérléséhez külön fényerőszabályozó rendszer is kialakításra került, amely lehetőséget biztosít a fényintenzitás igény szerinti beállítására.
A telepítés végén ellenőriztük a világító elemek működését, a fényeloszlás egyenletességét és a teljes felirat végleges megjelenését.
Az elkészült PANEN világító felirat modern, prémium megjelenést kölcsönöz az épület homlokzatának, miközben látványosan jeleníti meg a vállalat arculatát.
Az 5,5 méter széles, antracitszürke ACP hátlap harmonikusan illeszkedik a sötét homlokzati burkolathoz, míg a háromdimenziós alumínium dobozbetűk és a részletgazdag logó határozott vizuális fókuszpontot alkotnak.
A hátra világító LED-technológia különösen sötétedés után érvényesül: a 6500 K hidegfehér fény finom, homogén fényudvart hoz létre a karakterek körül, amely kiemeli azok formáját és mélységét.
Az eredmény:
5500 × 1700 mm-es, egyedi kültéri világító cégtábla
prémium kivitelű, hátra világító alumínium dobozbetűk
egyedi UV-nyomtatott logó és arculati elemek
homogén, hidegfehér LED-háttérvilágítás
az épület homlokzatához illeszkedő ACP hordozófelület
teljesen rejtett elektromos kábelezés
szabályozható fényerejű világítás
precíz, egy munkanap alatt megvalósított helyszíni telepítés
A PANEN projekt jól szemlélteti, hogyan lehet a nagyméretű világító dobozbetűket, az egyedi felületkezelési technológiákat és a precíz szerkezeti megoldásokat egyetlen, egységes homlokzati arculati elemmé alakítani.
A részletes tervezés, az egyedi gyártás és a gondosan előkészített telepítés eredményeként olyan kültéri világító felirat készült, amely nappal elegáns cégtáblaként, sötétedés után pedig látványos, háttérvilágítással kiemelt márkajelzésként működik.
